אטמים מגומי - מדריך לרכיבי איטום סטטי ודינמי

הנדסאים ניצבים בפני אתגר מתמיד: לבחור את האטם הנכון עבור המשימה. בכל יום אתם בוחנים תוכניות, פותחים חוברות תחזוקה או מסתובבים במפעל. אוגן דולף. צילינדר כושל. גלShaft נשחק. המאשיה? לעיתים קרובות בחירה לא נכונה של האטם. מדריך זה מציג תרחישים מעשיים שיעזרו לכם לבחור בין אטמי גומי, אטמי אבק, V‑אטמים ואו‑רינגים.

איטום סטטי עבור חיבורים נייחים

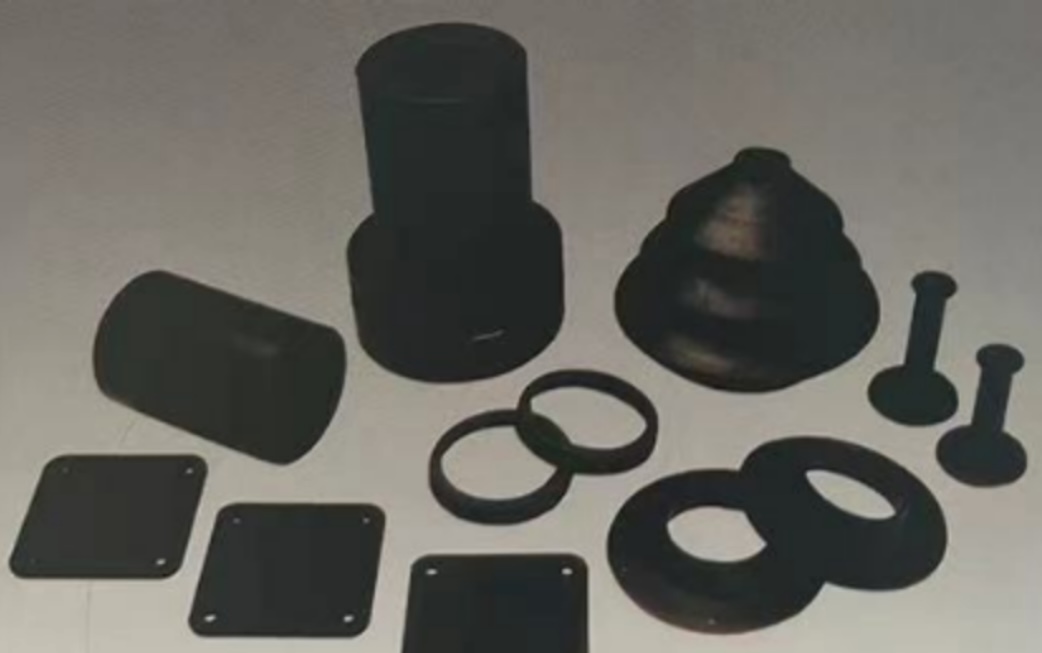

חשבו על בית משאבה. שני משטחי מתכת המחוברים יחד בברגים. הם נראים שטוחים, אבל תחת מיקרוסקופ, הם מלאים בשריטות, סימני כלים, עמקים זעירים. נוזל מוצא את הנתיבים האלה. אטם גומי עובר ביניהם. אתם מהדקים את הברגים. האטם נדחס, זורם לתוך הפגמים האלה, חוסם את הדליפה. השתמשו בהם על בתי משאבה, מכסי שסתומים, אוגני צינורות, לוחות גישה. שטחים גדולים? צורות לא סדירות? אין בעיה. אם היישום שלכם כרוך בשני משטחים נייחים הזקוקים לאיטום, אטם גומי הוא לרוב הפתרון. זכרו: הם אינם מיועדים לחלקים נעים.

אטמים דינמיים לצירים מתנועה חזורית ומסתובבת

כעת, חשבו על גליל הידראולי במחפרון. המוט נמתח ונסוג, מחליק פנימה והחוצה מהגליל. אבק, בוץ וחול נמצאים בכל מקום. אם מזהמים אלה עוברים את אטם המוט, הם חורקים את דופן הגליל, הורסים את הבוכנה, הורסים את כל היחידה. מה מוסיפים? אטמי אבק מתאימים לגלילים הידראוליים, מפעילים פנאומטיים, מובילים ליניאריים, כל ציר גומלין החשוף ללכלוך.

התקינו אותם בצד החיצוני של אטם הלחץ העיקרי. תפקידם הוא סגירה, לא עצירה. שפה גמישה מנגבת את המוט בכל פעם שהוא נסוג. מגרדת בוץ, חצץ וטיפות מים. אם הציוד שלכם פועל בסביבות מאובקות, בוציות או רטובות, אטם אבק יאריך את חיי השירות באופן דרמטי. הם ההגנה הראשונה מפני זיהום. החליפו אותם באופן קבוע; הם נשחקים מהר יותר מאטמי לחץ.

אבל מה לגבי צירים מסתובבים? מנועים חשמליים. תיבות הילוכים. גלילי מסוע. צירים אלה מסתובבים מהר, לעתים קרובות אינם מיושרים, ולפעמים עם משטחים מחוספסים עקב בלאי. אטם שפתיים סטנדרטי יתחמם יתר על המידה, יצפצף, ויכשל במהירות. כאן, גיאומטריה שונה עובדת בצורה הטובה ביותר. אטמי V הם הבחירה עבור צירים מסתובבים עם חוסר יישור, ריצה או משטחים מחוספסים.

חתך הרוחב בצורת V הוא חכם. כאשר הציר מסתובב, כוח צנטריפוגלי דוחף את שפת האטם החוצה. היא בקושי נוגעת בפני השטח הנגדיים, כך שהחיכוך מינימלי. הצורה יוצרת פעולת שאיבה שדוחפת לכלוך הרחק מהאטם. אין צורך בהתאמה הדוקה. מחליקים אותו על הציר; הוא מתרכז מעצמו. ניתן להשתמש בהם על מנועים חשמליים, צירי קלט/פלט של תיבות הילוכים, ציוד חקלאי, גלילי מסוע. הם מטפלים במהירויות ציר של עד 20 מטר לשנייה. הם סובלים חוסר יישור זוויתי שעלול להרוס אטמים אחרים. ההתקנה מהירה; אינכם זקוקים לכלים מיוחדים.

או‑רינגים אוניברסליים לשימושים מגוונים

אז מתי משתמשים באטם הנפוץ ביותר מכולם? בכל מקום אחר. או‑רינגים הם האטם ברירת המחדל כמעט לכל דבר: צילינדרים הידראוליים, שסתומים פניאומטיים, מחברים מהירים, מחברי נוזלים ועוד אינספור יישומים סטטיים ודינמיים. העיקרון פשוט: דחיסה מבוקרת. עושים חריץ, מכניסים את האו‑רינג, מדחיסים אותו עם החלק המתחבר. המقطع העגול משתטח ויוצר שני מגעים אטומים. הלחץ הפנימי דוחף את האו‑רิง לצד הלחץ הנמוך, מה שמגביר את לחץ המגע. האטם מעצים את עצמו. פועל משואול ועד לחצים גבוהים. פועל בין –50°C ל–200°C עם החומר הנכון. אם יש לכם חריץ, סביר להניח שאו‑רינג יתאים.
